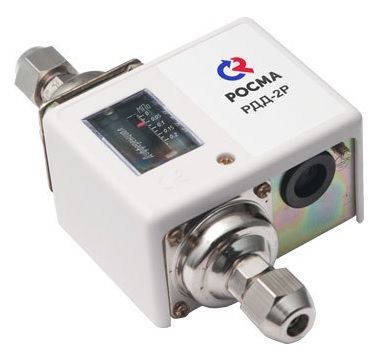

Реле дифференциального давления РДД-2Р

Реле перепада давления РДД (дифференциальное реле давления, реле разности давлений) предназначены для коммутации электрических цепей в зависимости от изменения разности двух давлений неагрессивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред с температурой до 110 °C (воздух, масло, вода, хладоны).

Принцип действия реле разности давлений состоит в сравнении двух давлений, подаваемых с двух сторон на сильфон, который деформируясь переключает одноплюсный перекидной контакт.

Основными параметрами дифференциального реле давления выступают диапазон измеряемой разности давления, фиксированный дифференциал, а также максимальное статическое давление на входе прибора.

Область применения реле перепада давления: теплоснабжение, водоснабжение, вентиляция, машиностроение. Идеально подходят для регулировки потери давления в фильтрах в технике кондиционирования и вентиляции.

• Воспроизводимость

  ±2%

• Контакты

  Однополюсный перекидной контакт

• Электрические характеристики

  8 А ~220 В
  16 А ~110 В

• Рабочая температура

  Окружающая среда: до +70 °C
  Измеряемая среда: −10…+110 °C

• Корпус

  IP42, алитированная сталь 10

• Материалы

  Штуцер и накидная гайка — хромированная сталь 10
  Кронштейн и механизм — анодированная сталь 10
  Сильфон — медный сплав

• Шкала

  Алюминий, цвет черный

• Стекло

  Органическое

• Способ присоединения

  Накидная гайка для крепления капилляра

• Резьба присоединения

  G¼

• Варианты монтажа

  На приборную панель или с помощью кронштейна
