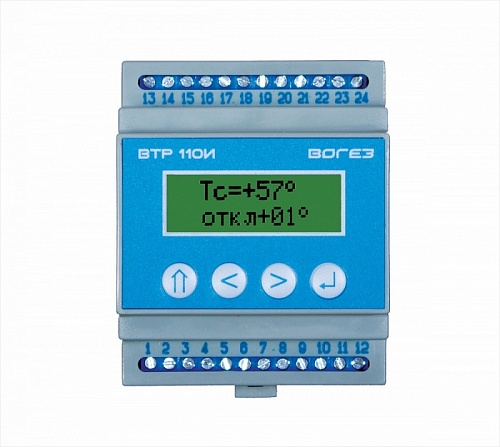

Контроллер терморегулирования ВТР-110И, AC 220V, RS-485 ВОГЕЗ (0543)
Блок терморегулирования ВТР-110И 220АС RS-485 (Вогезэнерго)
Мультипрограммный контроллер ВТР 110И для систем отопления и горячего водоснабжения. Предназначен для автоматического поддержания заданного значения температуры горячей воды на выходе теплообменника, автоматического управления 2 системой отопления здания с целью оптимизации расходования тепловой энергии, а также для использования в составе систем управления технологическими процессами в качестве регуляторов температуры.
Отличительной особенностью регулятора температуры ВТР 110И является наличие в памяти микропроцессора набора типовых программ. Пользователь имеет возможность задавать с клавиатуры регулятора номер программы, обеспечивающей выполнение требуемых функций.
Особенности:
4 программы, задаваемые пользователем с клавиатуры контроллера, в зависимости от функционального назначения;
1 контур регулирования;
Автоматическая настройка коэффициентов регулирования;
4 релейных выходов для управления основным и резервным насосами, а также регулирующим клапаном;
Дополнительный релейных выход для подключения аварийной сигнализации (отказ насосов, отказ датчиков температуры, выход регулируемых и контролируемых температур за заданные пределы);
3 канала измерения температуры для датчиков с характеристикой Pt500 или Pt1000;
2 входа для подключения контактных датчиков контроля работы насосов;
Энергонезависимый архив всех измеряемых температур (3250 значений с задаваемым интервалом записи от одной до тридцати минут);
Интерфейс RS-485;
Габаритные размеры: 85х70х65.
Программы и функции:
10 (ОТП): управление одним контуром отопления с основным и резервным насосами;
11 (ОТП+ОТП): управление двумя контурами отопления без управления насосами;
12 (ОТП+ГВС): управление контуром отопления и контуром горячего водоснабжения без управления насосами;
20 (ГВС): управление одним контуром горячего водоснабжения с основным и резервным насосами;
22 (ГВС+ГВС): управление двумя контурами горячего водоснабжения без управления насосами;
40 (ПДП): управление системой подпитки с основным и резервным насосами с АВР;
50 (АВР): управление основным и резервным насосами с АВР.
Характеристики:
Количество выходов для управления исполнительными устройствами (клапанами с трехпозиционным управлением): 1/2
Количество выходов для управления насосами: 2/0
Тип датчиков температуры: погружной (ТП) и наружного воздуха(ТН) ТСП(Pt500), ТСП (Pt1000), ?=0,00385 °С
Диапазон измеряемых температур: от - 50оС до +150оС
Дискретность задания температуры: 1оС
Количество каналов контроля температуры: 5
Количество входов для контактных датчиков: 5
Выход сигнала "АВАРИЯ": 1
Архив всех контролируемых температур: 3250 значений с интервалом записи 1 мин
